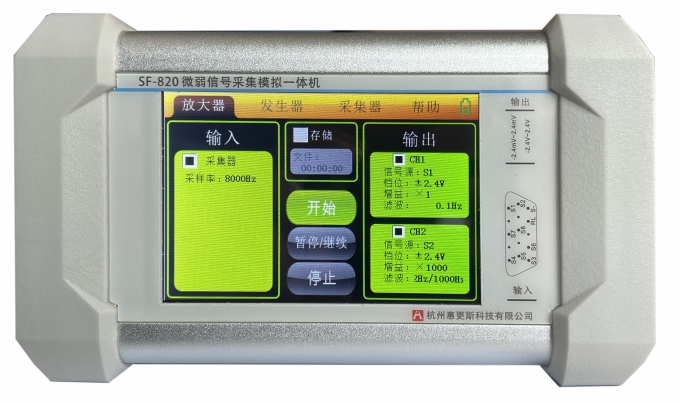

产品简介

        SF-820微弱信号采集模拟一体机是一款多功能微伏信号采集模拟检测设备。主要包括微伏信号采集、微伏信号放大、微伏信号输出三大核心功能。
        本设备可以轻松实现：脑电信号、心电信号、眼电、肌肉电信号等各种人体电生理信号的信号采集和模拟输出；也可以实现热电偶、红外热释电、霍尔开关、压电薄膜传感器、等高灵敏度传感器信号的信号采集和模拟输出。还可以作为一个示波器的前置放大器，使示波器具备测量微伏信号的能力。只需要一台SF-820微弱信号采集模拟一体机在手，即可实现对微伏信号所有基础研究。SF-820是从事微弱信号测量研发工程师的首选综合性研究助手。
        与此同时，SF-820满足以下标准的检定要求：
        1. 《JJG 954-2019 数字脑电图仪检定规程》
        2. 《JJF 1388-2013 数字脑电图机及脑电地形图仪型式评价大纲》
        3. 《JJF 1390-2013 脑电图机型式评价大纲》
        4. 《JJF1393-2013 心电监护仪型式评价大纲》
        5. 《YYT 1095-2007 肌电生物反馈仪》检定要求

 产品特点

• 2通道微伏信号波形输出，信号噪声小于1uV；
• 可编辑16bit高精度DA输出，可达到0.1μV的输出分辨率；
• 至少200万点的自定义波形缓存，最高3KHz的DA输出速率；
• 长达2.8小时以上的自定义波形模拟输出能力；
• 内置常用函数波形输出模型，内置自定义参数的心电模拟模型；
• 8通道微伏信号数据采集；
• 采样精度24bit，可达0.02uV的采样分辨率；
• 采样量程7档可调；
• 250Hz-8KHz采样频率可调；
• 可设置任意截止频率的高通、低通滤波器；
• 可用于示波器前置信号放大，使示波器可直接测量微伏信号；
• 支持即插即用USB存储设备，并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形；
• 全铝合金机身材料，外加防摔橡胶，结实耐用；
• 彩色液晶触摸屏交互设计；
• 内置大容量锂电池，安全方便；

典型应用

• 脑电、肌电等电生理信号采集
• 脑电、肌电等医疗器械电气检定
• 脑电信号模拟器
• 脑电、肌电、心电等电生理信号仿真
• 热电偶传感器信号调试
• 红外热释电传感器调试
• 其他微伏信号放大电路调试

工作原理

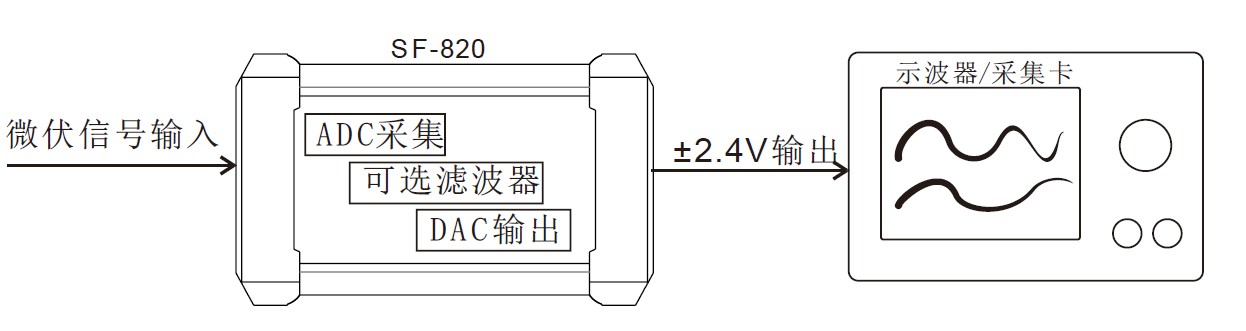

• 信号放大器模式工作原理图



• 信号发生器模式工作原理图



• 信号采集器模式工作原理图

 技术规格


详情请联系我司技术支持：夏工 13656816603
